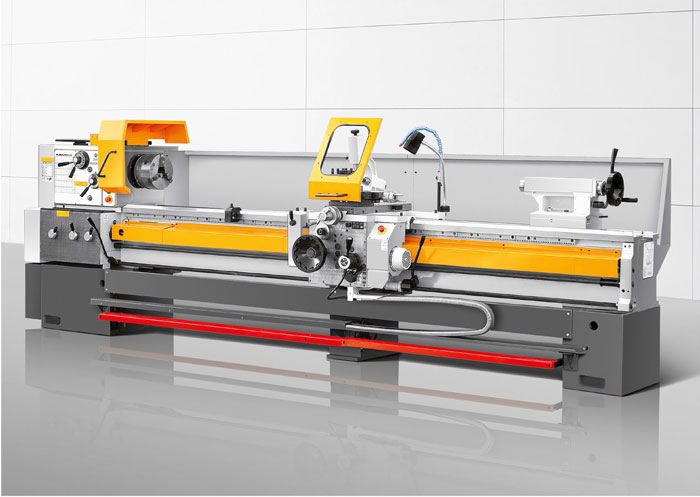

TOKARKA UNIWERSALNA TYPU: CU580M

WYMIARY PODSTAWOWE
Wysokość osi nad łożem mm 290
Średnica nad łożem mm 580
Średnica nad suportem mm 380
Średnica bez mostka mm 780
Szerokość łoża mm 400
Długość w kłach mm 1000; 1500; 2000; 3000; 4000; 5000;
materiał Bar mm 70
WRZECIONO
Przelot wrzeciona mm 72
Końcówka DIN 55027 ¹ 8
Stożek wrzeciona Metric 80
NAPĘD GŁÓWNY
Liczba prędkości wrzeciona - 21
Zakres predkości obr/min 20-2000
Moc silnika głównego kW 7,5 (11)
POSUW
Liczba posuwów   120
Skok posuwu wzdłużnego mm/obr 0.04-12
Skok posuwu poprzecznego mm/obr 0.02-6
Gwinty
Liczba   64
Zakres metryczny mm 0.5-120
Zakres calowy 1/cal 60 -1/4
Zakres modułowy Ì 0.125-30
Zakres DP DP 240-1
SUPORT
Suport poprzeczny - przesuw mm 315
Sanki górne - przesuw mm 130
KONIK
Średnica tulei mm 90
Stożek Morse No.5
Skok tulei mm 230
MASA
dla L = 2000mm kg 3010
