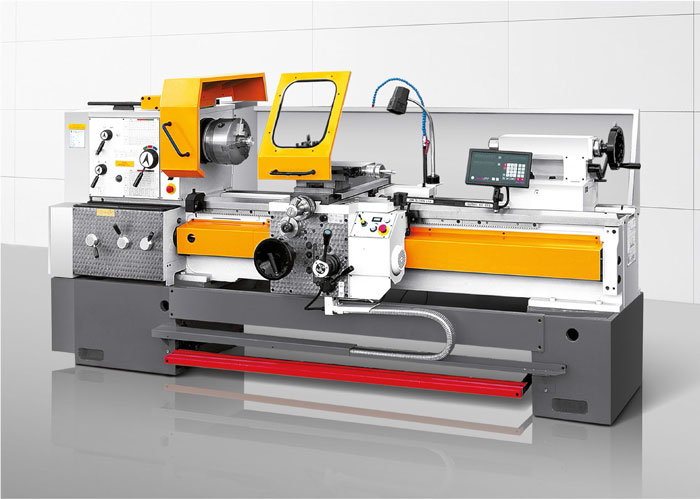

TOKARKA UNIWERSALNA TYPU: CU580MRD

WYMIARY PODSTAWOWE
Wysokość osi nad łożem mm 290
Średnica nad łożem mm 580
Średnica nad suportem mm 380
Średnica bez mostka mm 780
Szerokość łoża mm 400
Długość w kłach mm 1000;1500;2000;3000;4000;5000
materiał Bar mm 70
WRZECIONO
Przelot wrzeciona mm 72
Końcówka DIN 55027 ¹ 8
Stożek wrzeciona Metric 80
NAPĘD GŁÓWNY
Liczba prędkości wrzeciona - in 3 sub-ranges
Zakres predkości obr/min 25-100; 100-400; 500-2000
Moc silnika głównego kW 11
POSUW
Liczba posuwów   120
Skok posuwu wzdłużnego mm/obr 0.04-12
Skok posuwu poprzecznego mm/obr 0.02-6
Gwinty
Liczba   64
Zakres metryczny mm 0.5-120
Zakres calowy 1/cal 60 -1/4
Zakres modułowy ̀ 0.125-30
Zakres DP DP 240-1
SUPORT
Suport poprzeczny - przesuw mm 315
Sanki górne - przesuw mm 130
KONIK
Średnica tulei mm 90
Stożek ̀orse No.5
Skok tulei mm 230
MASA
dla L = 2000mm kg 3010
