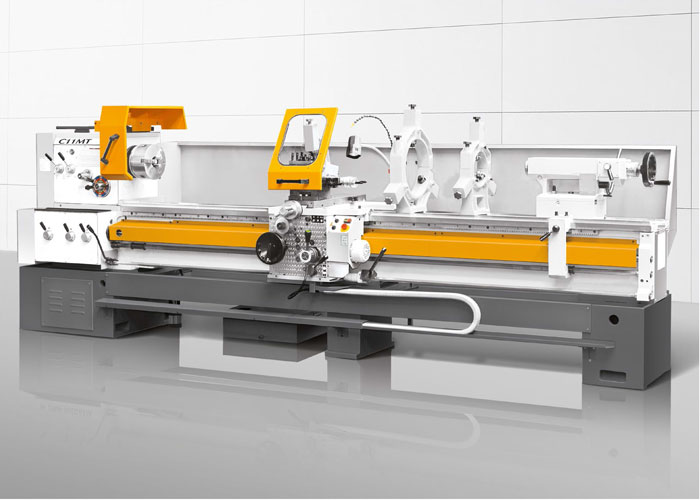

TOKARKA UNIWERSALNA TYPU: C11MT

WYMIARY PODSTAWOWE
Wysokość osi nad łożem mm 300
Średnica nad łożem mm 600
Średnica nad suportem mm 400
Średnica bez mostka mm 800
Szerokość łoża mm 400
Długość w kłach mm 1000;1500;2000;3000;4000;5000
materiał Bar mm
WRZECIONO
Przelot wrzeciona mm 80
Końcówka DIN 55027 ¹ 8
Stożek wrzeciona Metric 90
NAPĘD GŁÓWNY
Liczba prędkości wrzeciona - 16
Zakres predkości obr/min 11,5 - 2000
Moc silnika głównego kW 7,5
POSUW
Liczba posuwów   160
Skok posuwu wzdłużnego mm/obr 0.02-12
Skok posuwu poprzecznego mm/obr 0.01-6
Gwinty
Liczba   80
Zakres metryczny mm 0.25-120
Zakres calowy 1/cal 120 -1/4
Zakres modułowy Ì 0.0625-30
Zakres DP DP 480-1
SUPORT
Suport poprzeczny - przesuw mm 315
Sanki górne - przesuw mm 130
KONIK
Średnica tulei mm 90
Stożek Morse No.5
Skok tulei mm 230
MASA
dla L = 2000mm kg 3100
