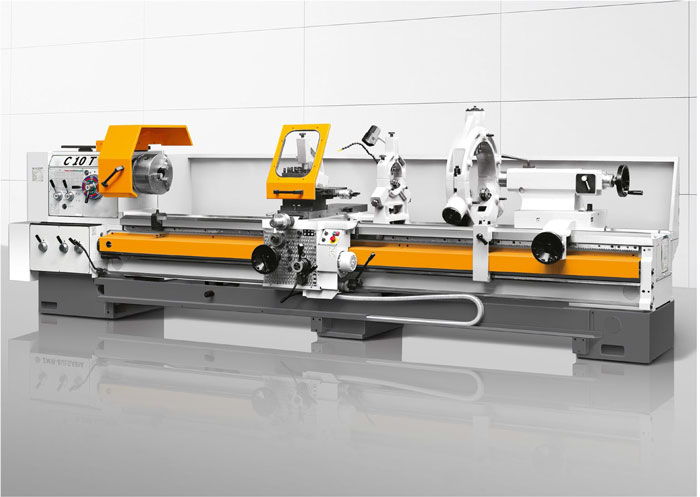

WYMIARY PODSTAWOWE |
|
|
|
Wysokość osi nad łożem |
mm |
430 |
|
Średnica nad łożem |
mm |
860 |
|
Średnica nad suportem |
mm |
620 |
|
Średnica bez mostka |
mm |
1050 |
|
Szerokość łoża |
mm |
560 |
|
Długość w kłach |
mm |
1500;2000;3000;4000;5000;6000 |
|
materiał Bar |
mm |
130 |
|
WRZECIONO |
|
|
|
Przelot wrzeciona |
mm |
132 |
|
Końcówka DIN 55027 |
¹ |
11 |
|
Stożek wrzeciona |
Metric |
140 |
|
NAPĘD GŁÓWNY |
|
|
|
Liczba prędkości wrzeciona |
- |
17 |
|
Zakres predkości |
obr/min |
7,5 -1015 |
|
Moc silnika głównego |
kW |
15 |
|
POSUW |
|
|
|
Liczba posuwów |
|
150 |
|
Skok posuwu wzdłużnego |
mm/obr |
0.39-18 |
|
Skok posuwu poprzecznego |
mm/obr |
0.02-9 |
|
Gwinty |
|
|
|
Liczba |
|
76 |
|
Zakres metryczny |
mm |
0.5-180 |
|
Zakres calowy |
1/cal |
60 -1/6 |
|
Zakres modułowy |
Ì |
0.125-45 |
|
Zakres DP |
DP |
240-2/3 |
|
SUPORT |
|
|
|
Suport poprzeczny - przesuw |
mm |
435 |
|
Sanki górne - przesuw |
mm |
150 |
|
KONIK |
|
|
|
Średnica tulei |
mm |
105 |
|
Stożek |
Ìîrse |
No.6 |
|
Skok tulei |
mm |
225 |
|
MASA |
|
|
|
dla L = 2000mm |
kg |
4650 |
|
