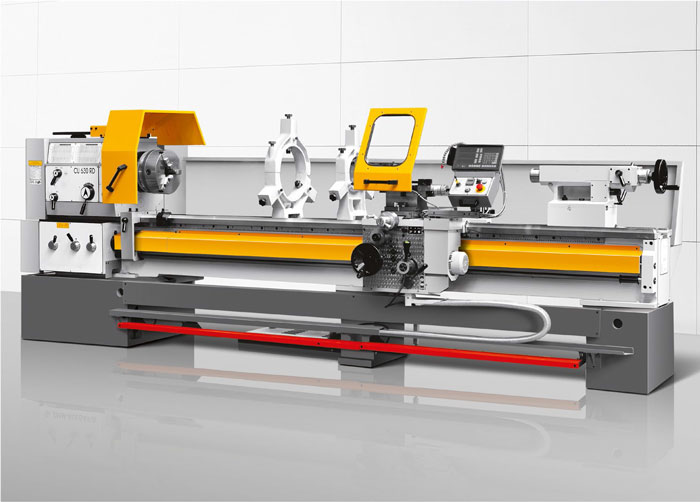

TOKARKA UNIWERSALNA TYPU: CU500MTRD

WYMIARY PODSTAWOWE
Wysokość osi nad łożem mm 250
Średnica nad łożem mm 500
Średnica nad suportem mm 300
Średnica bez mostka mm 700
Szerokość łoża mm 400
Długość w kłach mm 1000:1500:2000:3000:4000:5000
materiał Bar mm 100
WRZECIONO
Przelot wrzeciona mm 103
Końcówka DIN 55027 ¹ 11
Stożek wrzeciona Metric 120
NAPĘD GŁÓWNY
Liczba prędkości wrzeciona - 3 sub-ranges
Zakres predkości obr/min 15-63; 63-250; 355-1400
Moc silnika głównego kW 11
POSUW
Liczba posuwów   120
Skok posuwu wzdłużnego mm/obr 0.04-12
Skok posuwu poprzecznego mm/obr 0.02-6
Gwinty
Liczba   64
Zakres metryczny mm 0.5-120
Zakres calowy 1/cal 60 -1/4
Zakres modułowy Ì 0.125-30
Zakres DP DP 240-1
SUPORT
Suport poprzeczny - przesuw mm 315
Sanki górne - przesuw mm 130
KONIK
Średnica tulei mm 90
Stożek Ìîrse No.5
Skok tulei mm 230
MASA
dla L = 2000mm kg 3250
