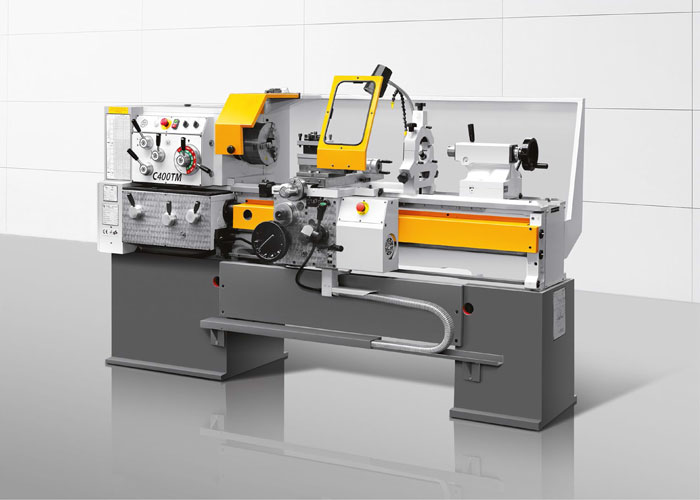

TOKARKA UNIWERSALNA TYPU: C400TM

WYMIARY PODSTAWOWE
Wysokość osi nad łożem mm 200
Średnica nad łożem mm 400
Średnica nad suportem mm 235
Średnica bez mostka mm 550
Szerokość łoża mm 320
Długość w kłach mm 750, 1000, 1500
materiał Bar mm
WRZECIONO
Przelot wrzeciona mm 52
Końcówka DIN 55027 ¹ 6
Stożek wrzeciona Morse No.6
NAPĘD GŁÓWNY
Liczba prędkości wrzeciona - 12
Zakres predkości obr/min 50-2240
Moc silnika głównego kW 4
POSUW
Liczba posuwów   80
Skok posuwu wzdłużnego mm/obr 0.015-0.6
Skok posuwu poprzecznego mm/obr 0.075-0.3
Gwinty
Liczba   40
Zakres metryczny mm 0.25-7.5
Zakres calowy 1/cal 120 - 4
Zakres modułowy Ì 0.0625-1.875
Zakres DP DP 480-16
SUPORT
Suport poprzeczny - przesuw mm 235
Sanki górne - przesuw mm 110
KONIK
Średnica tulei mm 50
Stożek Ìîðçîâ No.4
Skok tulei mm 100
MASA
dla L = 1500mm kg 1700
